SHZ-D(III)/台式循环水真空泵

【产品类别】:循环水真空泵

【产品属性】:台式 循环水真空泵 SHZ-D(III)

【应用范围】:实验室、制药公司、学校,用于蒸发、蒸馏、分离化学品

【产品简介】:SHZ-D(III) 台式循环水真空泵又叫水环式真空泵是一种抽真空泵。循环泵是在循环水多用真空泵的基础上,根据实验室面积较小这一特点,参照日本台式泵,一次性成型外壳,缩小体积改进而成,具有体积小,重量轻,外型美观等特点,双表、双头抽气,四表四抽头,双面相同的多用真空泵,亦可在任意一面开机、关机。机体采用双抽头,可单独或并联使用装有两个真空表。主机采用不锈钢机芯和防腐材质机芯两种型号制造。耐腐蚀、无

产品介绍
项目描述产品详情
产品介绍SHZ-D(III) 台式循环水真空泵又叫水环式真空泵是一种抽真空泵。循环泵是在循环水多用真空泵的基础上,根据实验室面积较小这一特点,参照日本台式泵,一次性成型外壳,缩小体积改进而成,具有体积小,重量轻,外型美观等特点,双表、双头抽气,四表四抽头,双面相同的多用真空泵,亦可在任意一面开机、关机。机体采用双抽头,可单独或并联使用装有两个真空表。主机采用不锈钢机芯和防腐材质机芯两种型号制造。耐腐蚀、无污染、噪音低、移动方便,还可根据用户需要加装真空调节阀。它是以循环水作为工作流体,利用射流产生负压原理而设计的一种多用真空泵。
产品特点 1、本机采用双抽头,可单独或并联使用装有两个真空表。
2、新改进防腐四抽头,可单独或并联使用装有四个真空表。
3、主机采用不锈钢机芯和防腐材质机芯两种型号制造。
4、耐腐蚀、无污染、噪音低、移动方便,还可根据用户需要加装真空调节阀。
5、可同时有四名学生进行化学实验,缩小实验空间。
工作原理 其工作介质为水。循环水真空泵的抽真空原理与射流式抽气器不同.它仍属于离心式机械泵。圆筒形泵壳内偏心装置着叶轮转子.其叶片为前弯式.当叶轮旋转时。工作水在离心力作用下形成沿泵壳旋流的水环。由于叶轮偏心位置.水环相对叶片作相对运行.使相邻两叶片之间的空间容积呈周期性变化.有如液体“活塞”叶栅中作径向往复运行。例如位于图中右侧的叶片从右上方旋转到下方时.每两叶片间的水活塞”就离心向外推去.使这空间容积由小逐渐变大.到最下部时达最大。于是就从轴向吸气口4把气体吸进来。而当叶片由最下方向左上方转动过程中.“水活塞”向轴心方向作相对运动.两叶片间的空间义逐渐由大变小.于是将吸入的气体渐渐压缩。通过排气口6排出。随着叶轮稳定转动.每个容积轮反复变化.使吸、排气过程继续下去。
使用方法 1、准备工作。将循环水多用真空泵平放于工作台上,首次使用时,打开水箱上盖注入清洁的凉水(亦可经由放水软管加水),当水面即将升至水箱后面的溢水嘴下高度时停止加水,重复开机可不再加水。每星期至少更换一次水,如水质污染严重,使用率高,则须缩短更换水的时间,保持水箱中的水质清洁。
2、抽真空作业。将需要抽真空的设备的抽气套管紧密套接于本机抽气嘴上,关闭循环开关,接通电源,打开电源开关,即可开始抽真空作业,通过与抽气嘴对应的真空表可观察真空度。
3、当循环水多用真空泵需长时间连续作业时,水箱内的水温将会升高,影响真空度,此时,可将放水软管与水源(自来水)接通,溢水嘴作排水出口,适当控制自来水流量,即可保持水箱内水温不升,使真空度稳定。
4、当需要为反应装置提供冷却循环水时,在前面第3条操作的基础上,将需要冷却的装置进水、出水管分别接到本机后部的循环水出水嘴、进水嘴上,转动循环水开关至ON位置,即可实现循环冷却水供应。

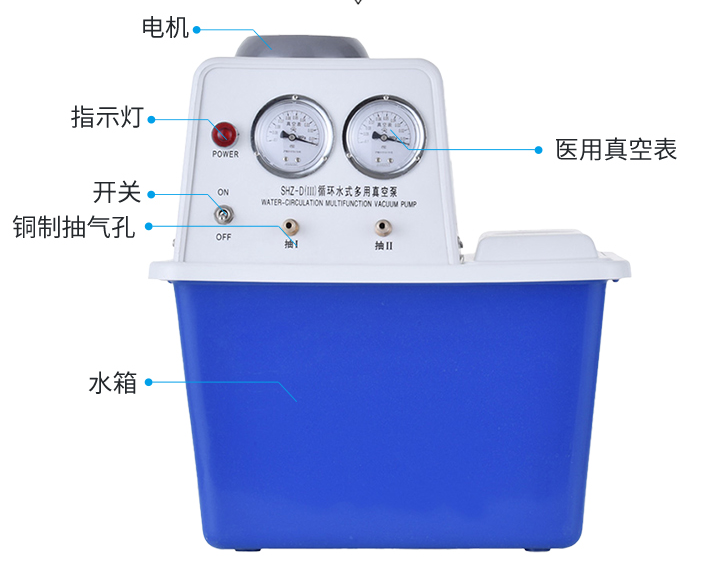

图片详解


产品参数








规格型号SHZ-D(III)双表双抽头立式循环水真空泵
电压/频率110V/60HZ
功率180W
流量80L/min
扬程10m
最大真空度0.098Mpa
单头抽气速率10L/min
抽气头数2个
冷凝器Φ100*600mm
水箱容积15L
外形尺寸385*280*420mm
重量12Kg
安全功能逆流防止阀
水箱材质防腐 ( PP )
